- 可配置用于讀出多個霍爾陣列的高精度線性電流感測或差分無核和雜散場魯棒電流感測
- 符合ISO 26262 ASIL-B標準并通過AEC-Q100認證

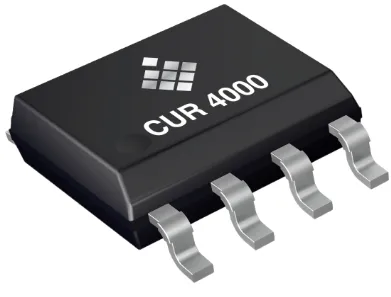

TDK公司通過CUR 4000傳感器擴大了其Micronas霍爾效應傳感器產品系列。該傳感器旨在為汽車和工業應用開發高精度電流測量技術，提供非侵入式、電隔離、非接觸式電流感測。這些特征將有助于混合動力和電動汽車（xEV）高壓系統的未來發展。該產品適用于DC和AC測量，以及大功率電池檢測應用程序中的過流檢測，還可用于測量電流≥2000A范圍內的動態電流。* 對于此類測量任務，CUR 4000具有用于線性有核應用程序設置和差分無核應用程序設置的不同可配置模式。計劃于2021年第二季度進行該傳感器的生產，目前已提供樣品。在CUR 4000的線性模式下，可配置的霍爾元件陣列可實現有核雜散場魯棒傳感器模塊設計的高精度測量。差?？蓪?shí)現無屏蔽的最小無核和雜散場魯棒系統設計。完整的霍爾陣列讀數可達到低于滿量程±0.05％的輸出失調溫度漂移。此外，傳感器還提供無磁滯的輸出信號?！?.2％的非線性誤差和滿量程的±0.005％的噪聲性能允許在高達8kHz的信號帶寬下進行精確的電流測量。TDK使用成熟的霍爾傳感器技術來構造CUR4000。通過對非易失性存儲器進行編程，可以根據磁路調整諸如溫度相關增益和失調之類的主要特性。根據ISO 26262的規定，CUR 4000被定義為支持SEooC ASIL-B，具有數種板載診斷功能，該功能使用冗余技術或與其他電流傳感技術相結合，為具有更高ASIL級別的電流傳感器模塊奠定了基礎。CUR 400采用小型8引腳SOIC8 SMD封裝，與通孔封裝相比，其組裝復雜度較低。- xEV = 包含電動牽引電機的車輛
- xEV電池監控，電池?cái)嚅_單元和過電流檢測
- 多霍爾陣列傳感器技術，用于高精度有芯電流感測
- 可配置用于讀出多個霍爾陣列的高精度線性電流感測或差分無芯和雜散場魯棒電流感測
- SEooC ASIL-B符合ISO 26262的要求，可支持功能安全應用
- 數字（SPI）接口，用于直接微控制器連接和傳感器編程
- 汽車溫度等級（TA = -40°C至150°C）
*提及產品的任何目標應用時，均未聲明適用性，因?yàn)檫m用性必須在系統級別進行核實。**必須由客戶的技術專家針對每個客戶應用驗證所有操作參數。
TDK-Micronas是TDK集團內的磁傳感器和CMOS集成的競爭力中心。TDK-Micronas在超過25年的傳感器和執行器生產中保持優秀表現，在1993年成為了第一家將基于霍爾片的傳感器與CMOS技術集成的公司。此后，TDK-Micronas向汽車和工業市場交付了超過五十億霍爾傳感器。運營總部位于德國弗萊堡。目前，TDK-Micronas約有1000名員工。
