眾所周知，當芯片工藝提升，快要達到極限時，越來越多的廠商，就另想它法，來為摩爾定律續命了。

比如芯片堆疊，Chiplet技術等，通過幾塊芯片，整合成一塊，最終在工藝不斷的情況下，達到性能提升的目標。

特別是國內，很多人都認為，芯片堆疊或Chiplet技術，是我們彎道超車的方向之一，能夠挽救當前工藝暫時無法提升的中國芯。

事實上，芯片堆疊也好，Chiplet技術也好，其本質是3D封裝技術，那么問題就來了，目前在3D封裝這一塊，究竟誰最厲害？誰的專利最多？

結果是很遺憾的，那就是國內的企業在先進3D封裝這一塊，還是落后的，所以大家認為的我們可以用芯片堆疊、Chiplet技術彎道超車，真不現實，因為別人比你更厲害，你怎么彎道上超車？

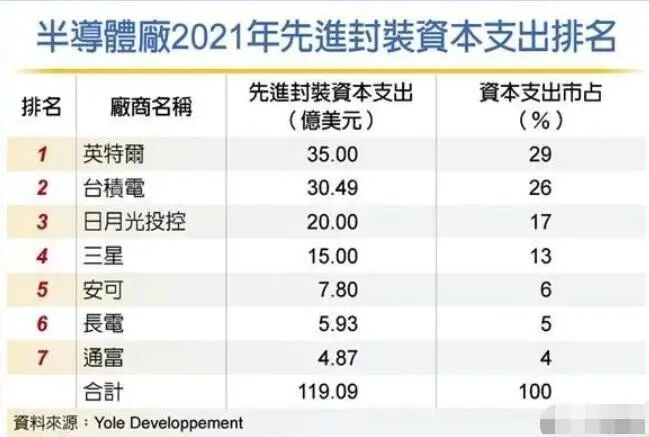

先給一個數據，這是2021年半導體廠們用于先進封裝技術的資本支出，前5名分別是英特爾、臺積電、日月光、三星、安可。這5大廠商，貢獻了91%的資本支出。

而國內的長電、通富貢獻的資本支出約為9%，還不及英特爾的三分之一。沒有錢，哪來的先進技術？

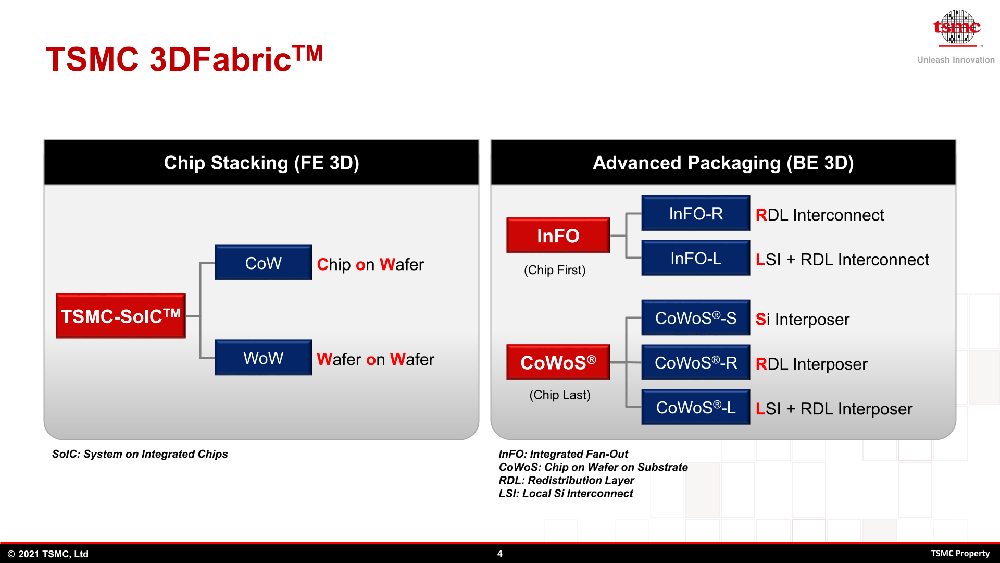

再說先進技術這一塊，臺積電的CoWoS封裝技術已發展到第五代，臺積電已將自身的先進封裝技術整合為了3DFabric技術平臺，包含臺積電前端的SoIC技術和后端CoWoS、InFO封裝技術。

而三星的先進封裝技術，包括I-Cube、X-Cube、R-Cube和H-Cube四種方案。其中R-Cube和H-Cube是2.5D封裝技術，而X-Cube是3D封裝技術。

英特爾在2014年就有了2.5D封裝技術EMIB，后來在2018年又發布了Foveros 3D封裝技術，可以實現芯片的各種堆疊方案。2019年，英特爾又發布了新的三大先進封裝技術，分別為Co-EMIB、ODI和MDIO。

從目前行業情況來看，英特爾、三星、臺積電這三家芯片制造巨頭，才是先進封裝的第一梯隊，而封測廠其實已經慢慢落后為第二梯隊了。

所以目前在芯片堆疊、Chiplet等技術上，也是晶圓廠們在領先，畢竟制造處于更前端，至于封測已經難以具備前端優勢了，落后于第一梯隊了。

而芯片堆疊、什么Chiplet技術，其實就是拼的3D封裝，在這種情況下，你覺得我們能彎道超車么？

所以請大家現實點，認清自己的差距，努力去追趕，不要總想著某一項新技術拿出來彎道超車。在基礎本來就弱于別人的情況下，基本是沒彎道超車的可能，你覺得呢？
